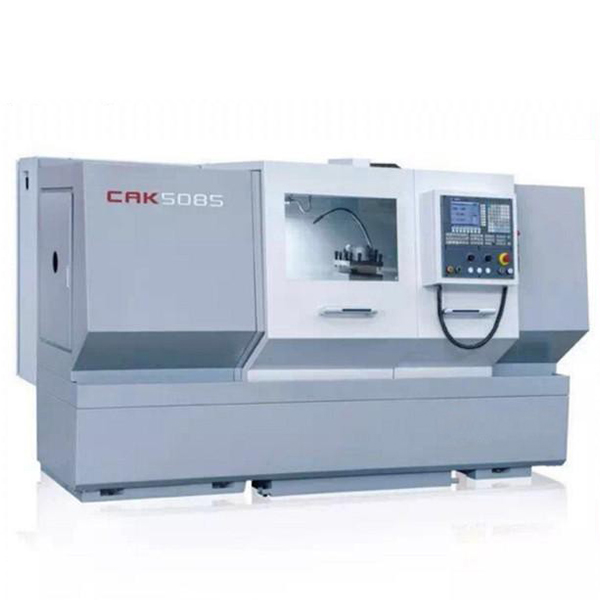

  • CAK5085数控车床

  • CAK5085数控车床

    CAK50系列数控车床该系列机床品种规格齐全，可以实现轴类、盘类的内外表面，锥面、圆弧、螺纹、镗孔、铰孔加工，也可以实现非圆曲线加工。根据用户的需求，可选配不同的数控系统和附件。

    • 0.00
      0.00
商品描述

CAK50系列数控车床该系列机床品种规格齐全，可以实现轴类、盘类的内外表面，锥面、圆弧、螺纹、镗孔、铰孔加工，也可以实现非圆曲线加工。根据用户的需求，可选配不同的数控系统和附件。

技术参数：

项目单位CAK50jCAK50i
系列系列
床身回转直径mm500500
导轨跨度mm400400
工件长度mm640 890 1390 1900640 890 1390 1900
车削长度mm600 850 1350 1860600 850 1350 1860
车削直径 mm 500 500
立式刀架mm500(立四)500(立四)
360(立六)360(立六)
滑板上回转直径


立式刀架mm300300
卧式刀架mm400400
滑板上回转直径


卧式刀架mm280280
主轴端部型式及代号mmA8A8
卡盘手动●●
φ250φ250
气动★★
φ250φ250
液压★★
φ250φ250
主轴前端锥孔锥度
1:201:20
主轴孔径mm70mm70mm
主轴转速级数


双速电机
●/
12级 n/
变频电机
★●
自动三档无级自动三档无级
主轴转速范围


双速电机r/min●/
40-1800/
变频电机r/min★●
22-220 71-710 215-220022-220 71-710 215-2200
主电机功率


双速电机kW●/
6.5/8/
变频电机kW★●
7.57.5
中心高


距床身mm250250
距地面mm11301130
快移速度X/Zmm/min5月10日5月10日
(1900mm时(1900mm时
Z为6)Z为6)
刀架转位时间(一工位)s2.4(立四) 2.2(立六) 1.6(卧六)2.4(立四) 2.2(立六) 1.6(卧六)
刀架转位重复定位精度mm0.008"0.008"
X轴行程mm250250
Z轴行程mm600 850 1350 1860600 850 1350 1860
工件精度
IT6-IT7IT6-IT7
工件表面粗糙度μmRa1.6Ra1.6
尾台套筒直径/行程mm75/15075/150
尾座锥孔锥度
莫氏5号莫氏5号
刀架形式


立式四工位
●●
立式六工位
★★
卧式六工位
★★
卧式八工位


刀杆尺寸


外圆mm□25×25□25×25
内孔mmφ32,φ25φ32,φ25
承重


轴类件kg1300 1500 1600 17001300 1500 1600 1700
盘类件kg600600
机床重量kg2100 2300 2600 29002100 2300 2600 2900
