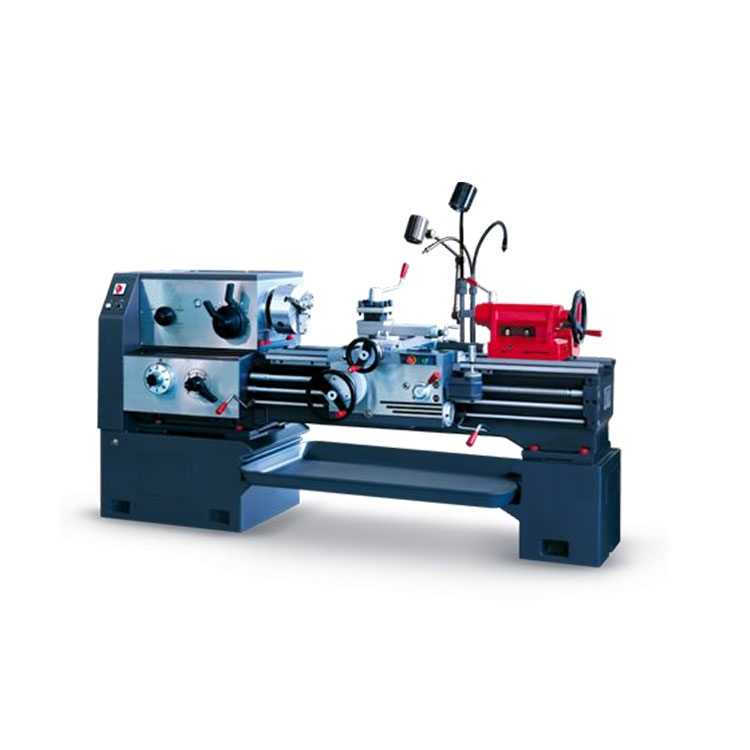

CW6163B普通车床
| 项目 | 单位 |
CW6163B/C CW6263B/C |
| 导轨宽度 | mm | 550 |
| 床身上回转直径 | mm | 630 |
| 刀架上回转直径 | mm | 350 |
| 工件长度 | mm |
750,1500,2000, 3000-15000 CW(93/80Q) 系列无750规格 |
| 马鞍槽内回转直径/有效宽度 | mm | 800/300 |
| 主轴通孔直径和轴头型式 | mm | φ104；D11(B系列） φ130；D11(C系列） |
| 主轴通孔前端锥体和顶尖锥度 | mm | φ120(B系列） φ140(C系列）莫氏5号 |
| 主轴转速级数和范围 | r/min |
18种7.5-1000(B系列） 18种8.5-800(C系列） |
| 纵进给量级数和范围 | mm/r | 64种0.05-24.3 |
| 范围1：1 | mm/r | 0.1-1.52 |
| 范围16：1 | mm/r | 1.6-24.3 |
| 用交换齿轮微量进给范围 | mm/r | 0.05-0.76 |
| 横向进给量与纵进给量的比率 | 1/2 | |
| 床鞍快移速度 | mm/min | 4000 |
| 机床丝杠螺距 | mm | 12(公制）1/2"（英制） |
| 公制螺纹种数、范围 | mm |
50种 1-240 （另有14种非标螺纹） |
| 英制螺纹种数、范围 | t.p.i | 26种 14-1 t.p.i |
| 模数螺纹种数、范围 | mm | 53种 0.5-120 |
| 径节螺纹种数、范围 | D.P | 24种 28-1 DP |
| 下刀架横向行程 | mm | 315 |
| 上刀架行程 | mm | 200 |
| 尾座套筒行程 | mm | 250 |
| 尾座套筒锥度 | 莫氏5号 | |
| 床身导轨宽度及淬火硬度 | mm | 550RC52 |
| 主电机功率 | kW | 11 |
| 快速电机功率 | kW | 1.1 |
| 冷却泵电机功率 | w | 90 |
| 机床宽度×高度/包装宽度×高度 | mm |
1380×1450 ×1720×1710 1380×1770/ (CW6180Q) 1440×1835/ 1800×2340 (CW6193系列） |
| 机床长度/包装箱长度 | ||
| 工件长度 | ||
| 750 | mm | 2890/3440 |
| 1500 | mm | 3690/4240 |
| 2000 | mm | 4070/ |
| 3000 | mm | 5190/5740 |
| 4000 | mm | 6120/6640 |
| 5000 | mm | 7200/7750 |
| 机床净重 | ||
| 工件长度 | ||
| 750 | mm | 3400/4400 |
| 1500 | mm | 3700/4700 |
| 2000 | mm | 4200/ |
| 3000 | mm | 4700/5900 |
| 4000 | mm | 5800/7700 |
| 5000 | mm | 6800/8800 |
| 床身宽度 | mm | 550 |
| 承重 | kg | 2000 |
