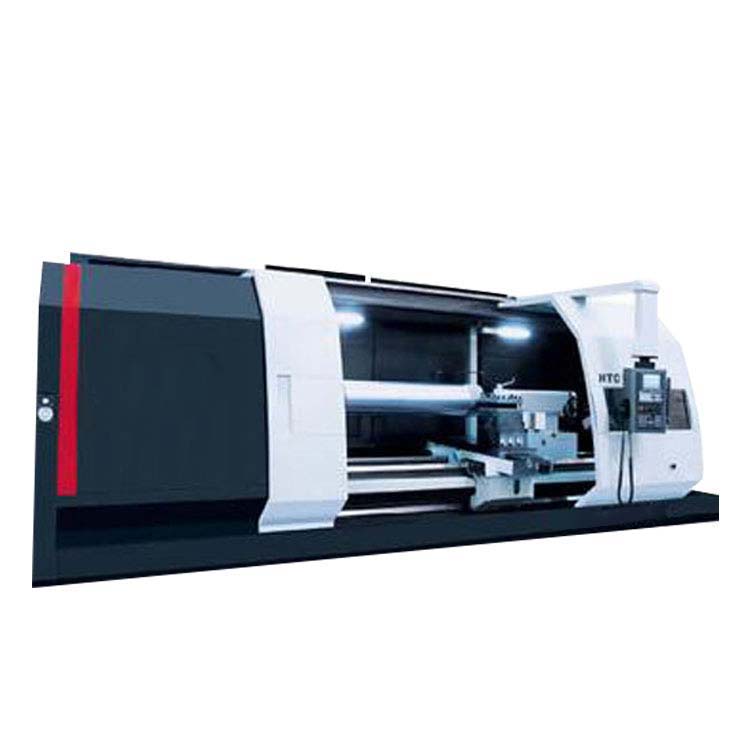

HTC63/80系列数控车床
| HTC63 | HTC80 | HTC8030b | ||
| 卡盘直径 | mm | φ400 | φ500 | φ500 |
| 床身上最大回转直径 | mm | φ810 | φ1000 | φ980 |
| 滑鞍上最大回转直径 | mm | φ600 | φ800 | φ700 |
| 盘类件加工范围 | φ800×300 | |||
| X/Z轴最大行程 | 535/1100 | |||
| 最大车削长度 | mm |
1000 1500 3000 4000 |
1000 1500 3000 4000 |
|
| 主轴通孔直径 | mm | φ100(φ125) | φ125(φ140) | φ140 |
| 主轴转速范围 | r/min | 50-1800 | 50-1600 | 50-1400 |
| 主轴头型式 | A2-8(A2-11) | A2-11(A2-15) | A2-15 | |
| 尾台套筒直径 | mm | φ160 | φ160 | |
| 尾台行程 | mm | 120 | 120 | |
| 尾台套筒锥孔 | 莫氏5号 | 莫氏5号 | ||
| X/Z轴电机扭矩 | Nm | 22/30 | 22/30Nm | 22/30 |
| 快移速度（X/Z轴） | m/min |
10/12 10/12 10/10 10/16 |
10/12 10/12 10/10 10/16 |
8/10 |
| 刀架工位数 | 工位 | 12 | 12 | 8 |
| 刀方尺寸 | mm | 32×32 | 32×32 | 32×32 |
| 工具孔直径 | mm | φ50 | φ50 | φ80 |
| 刀架定位精度 | " | ±4 | ±4 | |
| 刀架重复定位精度 | " | ±1.6 | ±1.6 | 0.005 |
| 工件精度 | IT6 | IT6 | IT6 | |
| 粗糙度 | Ra1.6 | Ra1.6 | Ra1.6 | |
| 主电机功率 | mm | 30/37 | 37/45 | 37/45 |
| 定位精度 | ||||
| X轴 | mm |
0.010 0.010 0.010 0.010 |
0.010 0.010 0.010 0.010 |
0.01 |
| Y轴 | mm |
0.016 0.025 0.038 0.040 |
0.016 0.025 0.038 0.040 |
0.016 |
| 重复定位精度 | ||||
| X轴 | mm |
0.006 0.006 0.006 0.006 |
0.006 0.006 0.006 0.006 |
0.007 |
| Y轴 | mm |
0.008 0.012 0.025 0.025 |
0.008 0.012 0.025 0.025 |
0.010 |
| 机床外形尺寸（长×宽×高） | mm |
4650×2600×2640 5190×2600×2640 6740×2600×2640 7690×2600×2640 |
4650×2600×2640 5190×2600×2640 6740×2600×2640 7690×2600×2640 |
4650×2600×2640 |
| 机床重量（净重） | kg |
14000 16000 22000 26000 |
15000 17000 23000 27000 |
14000 |
