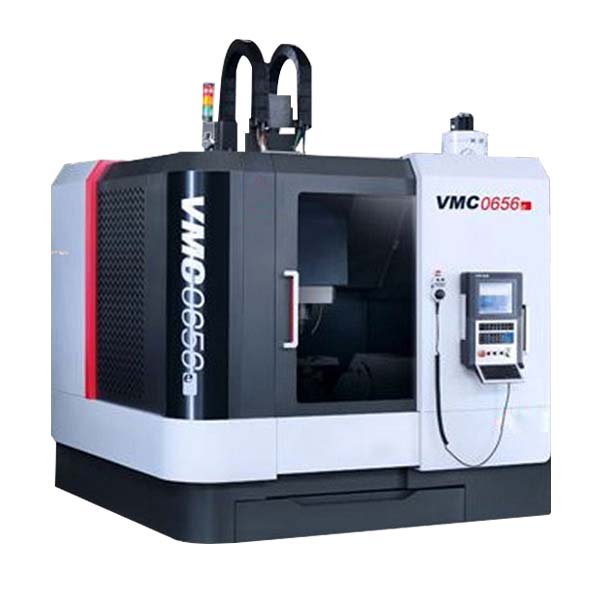

VMC-E系列高速加工中心
| VMC650E | VMC850E | ||
| 工作台 | |||
| 工作台尺寸 | mm | 900×420 | 1000×500 |
| 允许荷重 | kg | 500 | 600 |
| T型槽尺寸 | mm×个 | 18×3 | 18×5 |
| 加工范围 | |||
| 工作台行程－X轴 | mm | 650 | 850 |
| 滑座行程－Y轴 | mm | 400 | 500 |
| 主轴箱行程－Z轴 | mm | 500 | 540 |
| 主轴中心到立柱导轨面距离 | mm | 530 | 580 |
| 主轴传动方式 | - | 皮带式传动 | 皮带式传动 |
| 瓣刀 | - | 45度四瓣刀 | 45度四瓣刀 |
| 主轴端面至工作台面距离 | |||
| 大 | mm | 630 | 690 |
| 小 | mm | 130 | 150 |
| 主轴 | |||
| 锥孔（7：24） | BT40 | BT40 | |
| 转数范围 | r/min | 50-8000 | 50-8000 |
| 输出扭矩 | N.m | 26.3 | 35.8 |
| 主轴电机功率 | kW | 5.5/7.5 | 7.5/11 |
| 进给 | |||
| 切削进给速度范围 | mm/min | 1-10000 | 1-10000 |
| 快速移动 | |||
| X轴 | m/min | 24 | 24 |
| Y轴 | m/min | 24 | 24 |
| Z轴 | m/min | 20 | 18 |
| 刀库 | |||
| 刀具长度 | mm | 200 | 250 |
| 刀具重量 | kg | 7 | 7 |
| 形式 | 斗笠式 | 斗笠式 | |
| 容量 | 把 | 16 | 16 |
| 刀柄规格 | MAS403:BT40 | MAS403:BT40 | |
| 拉钉规格 | MAS403:LDA-BT40 | MAS403:LDA-BT40 | |
| 刀盘直径 | |||
| 満刀 | mm | φ80 | φ80 |
| 相邻空刀 | mm | φ125 | φ125 |
| 换刀时间 | s | 7(刀对刀) | 7(刀对刀) |
| 机床定位精度 | |||
| 执行标准JISB6330 | |||
| X轴 | mm | ±0.005/300 | ±0.005/300 |
| Y轴 | mm | ±0.005/300 | ±0.005/300 |
| Z轴 | mm | ±0.005/300 | ±0.005/300 |
| 执行标准JB/T8771.4-1998 | |||
| X轴 | mm | 0.020 | 0.020 |
| Y轴 | mm | 0.015 | 0.015 |
| Z轴 | mm | 0.015 | 0.015 |
| 重复定位精度 | |||
| 执行标准JISB6330 | |||
| X轴 | mm | ±0.003 | ±0.003 |
| Y轴 | mm | ±0.003 | ±0.003 |
| Z轴 | mm | ±0.003 | ±0.003 |
| 执行标准JB/T8771.4-1998 | |||
| X轴 | mm | 0.012 | 0.012 |
| Y轴 | mm | 0.010 | 0.010 |
| Z轴 | mm | 0.010 | 0.010 |
| 机床重量 | kg | 4190 | 4490 |
| 动力源 | |||
| 电气总容量 | KVA | 20 | 20 |
| 气压 | Mpa | 0.5-0.7 | 0.5-0.7 |
| 机床尺寸(长X宽X高) | mm | 2600X2100X2400 | 3150X2600X2800 |
| 数控系统 | FANUC 0I-MATE |
FANUC 0I-MATE |
