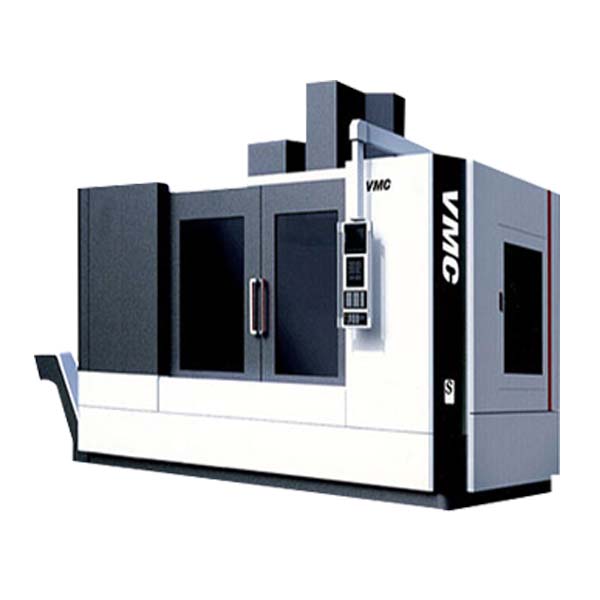

VMC-S强力加工中心-立式加工中心-沈阳第一机床车床厂

VMC-S强力型系列技术参数

产品型号		VMC2180S		单位
工作台尺寸		800×2000		mm
允许荷重		3000		kg
T形槽尺寸		22×5		mm×个
工作台行程- X轴		2100		mm
滑座行程- Y轴		800		mm
主轴行程 - Z轴		850		mm
主轴端面至工作台面距离	大	1050		mm
	小	200		mm
锥孔 (7:24)		BT50
转数范围		20～4500		r/min
输出扭矩		560		N.m
主轴电机功率		22/26		kw
主轴轴向抗力		12250		N
主轴中心到立柱导轨面距离		1040		mm
进给速度		1-4000		mm/min
快速移动	X轴	15		m/min
	Y轴	15
	Z轴	10
三轴拖动电机（X/Y/Z）		6/6/7		kw
刀库形式		链式
刀库容量		32		把
刀具长度		350		mm
刀具重量		15		kg
刀盘直径	满刀	φ125		mm
	相邻空刀	φ190		mm
换刀时间(刀对刀)		3.5		s
		JISB6330	JB/T 8771.4-1998
X 轴		±0.008/300	0.022	mm
Y 轴		±0.008/300	0.016
Z 轴		±0.008/300	0.020
X 轴		±0.005	0.013	mm
Y 轴		±0.005	0.012
Z 轴		±0.005	0.012
电气总容量		50		KVA
主机重量		24550		kg
机床外形尺寸		7075X4745X4372		mm
产品型号		VMC21100S		单位
工作台尺寸		1000×2200		mm
允许荷重		3000		kg
T形槽尺寸		22×5		mm×个
工作台行程- X轴		2100		mm
滑座行程- Y轴		1000		mm
主轴行程 - Z轴		850		mm
主轴端面至工作台面距离	大	1050		mm
	小	200		mm
锥孔 (7:24)		BT50
转数范围		20～4500		r/min
输出扭矩		560		N.m
主轴电机功率		22/26		kw
主轴轴向抗力		12250		N
主轴中心到立柱导轨面距离		1040		mm
进给速度		1-4000		mm/min
快速移动	X轴	15		m/min
	Y轴	15
	Z轴	10
三轴拖动电机（X/Y/Z）		6/6/7		kw
刀库形式		链式
刀库容量		32		把
刀具长度		350		mm
刀具重量		15		kg
刀盘直径	满刀	φ125		mm
	相邻空刀	φ190		mm
换刀时间(刀对刀)		3.5		s
		JISB6330	JB/T 8771.4-1998
X 轴		±0.008/300	0.022	mm
Y 轴		±0.008/300	0.020
Z 轴		±0.008/300	0.020
X 轴		±0.005	0.013	mm
Y 轴		±0.005	0.012
Z 轴		±0.005	0.012
电气总容量		50		KVA
主机重量		25500		kg
机床外形尺寸		7075X4745X4372		mm

VMC-S强力加工中心
