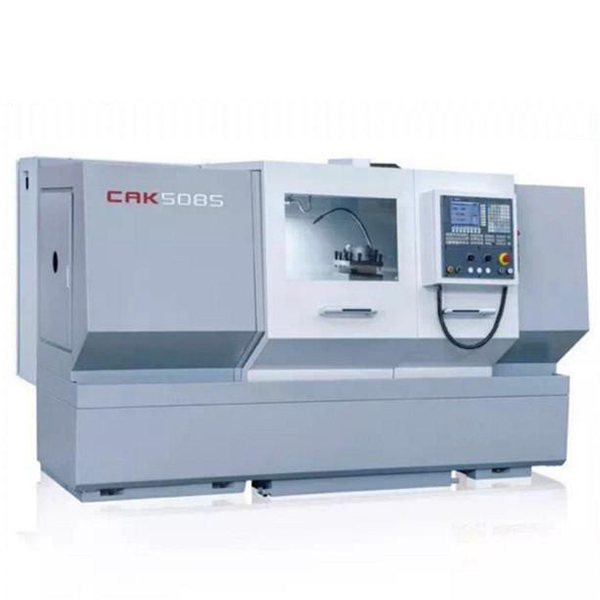

CAK50系列数控车床参数:
项目 | 单位 | CAK50j | CAK50i |
系列 | 系列 | ||
床身回转直径 | mm | 500 | 500 |
导轨跨度 | mm | 400 | 400 |
工件长度 | mm | 640 890 1390 1900 | 640 890 1390 1900 |
车削长度 | mm | 600 850 1350 1860 | 600 850 1350 1860 |
车削直径 | mm | 500 | 500 |
立式刀架 | mm | 500(立四) | 500(立四) |
360(立六) | 360(立六) | ||
滑板上回转直径 | |||
立式刀架 | mm | 300 | 300 |
卧式刀架 | mm | 400 | 400 |
滑板上回转直径 | |||
卧式刀架 | mm | 280 | 280 |
主轴端部型式及代号 | mm | A8 | A8 |
卡盘 | 手动 | ● | ● |
φ250 | φ250 | ||
气动 | ★ | ★ | |
φ250 | φ250 | ||
液压 | ★ | ★ | |
φ250 | φ250 | ||
主轴前端锥孔锥度 | 1:20 | 1:20 | |
主轴孔径 | mm | 70mm | 70mm |
主轴转速级数 | |||
双速电机 | ● | / | |
12级 n | / | ||
变频电机 | ★ | ● | |
自动三档无级 | 自动三档无级 | ||
主轴转速范围 | |||
双速电机 | r/min | ● | / |
40-1800 | / | ||
变频电机 | r/min | ★ | ● |
22-220 71-710 215-2200 | 22-220 71-710 215-2200 | ||
主电机功率 | |||
双速电机 | kW | ● | / |
6.5/8 | / | ||
变频电机 | kW | ★ | ● |
7.5 | 7.5 | ||
中心高 | |||
距床身 | mm | 250 | 250 |
距地面 | mm | 1130 | 1130 |
快移速度X/Z | mm/min | 5月10日 | 5月10日 |
(1900mm时 | (1900mm时 | ||
Z为6) | Z为6) | ||
刀架转位时间(一工位) | s | 2.4(立四) 2.2(立六) 1.6(卧六) | 2.4(立四) 2.2(立六) 1.6(卧六) |
刀架转位重复定位精度 | mm | 0.008" | 0.008" |
X轴行程 | mm | 250 | 250 |
Z轴行程 | mm | 600 850 1350 1860 | 600 850 1350 1860 |
工件精度 | IT6-IT7 | IT6-IT7 | |
工件表面粗糙度 | μm | Ra1.6 | Ra1.6 |
尾台套筒直径/行程 | mm | 75/150 | 75/150 |
尾座锥孔锥度 | 莫氏5号 | 莫氏5号 | |
刀架形式 | |||
立式四工位 | ● | ● | |
立式六工位 | ★ | ★ | |
卧式六工位 | ★ | ★ | |
卧式八工位 | |||
刀杆尺寸 | |||
外圆 | mm | □25×25 | □25×25 |
内孔 | mm | φ32,φ25 | φ32,φ25 |
承重 | |||
轴类件 | kg | 1300 1500 1600 1700 | 1300 1500 1600 1700 |
盘类件 | kg | 600 | 600 |
机床重量 | kg | 2100 2300 2600 2900 | 2100 2300 2600 2900 |
