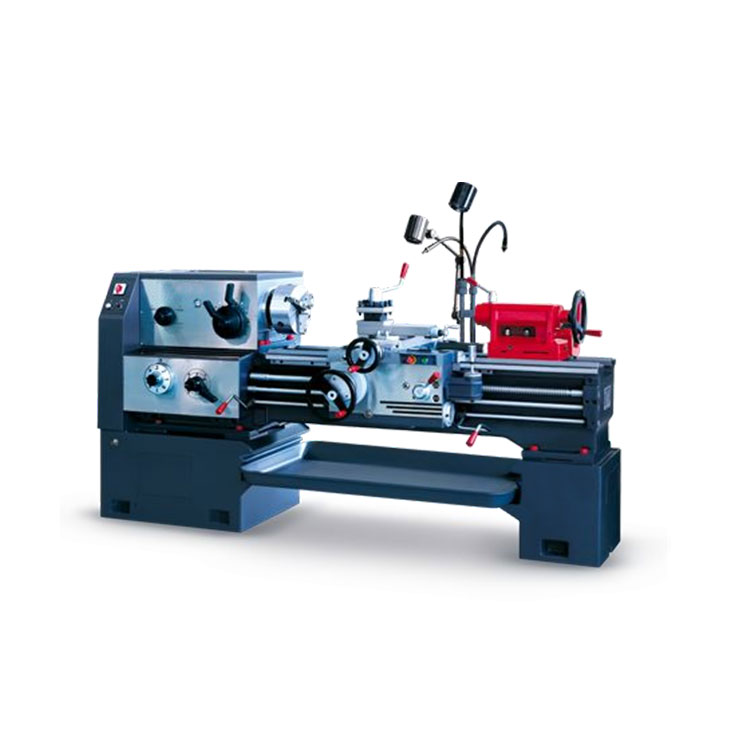

CA系列普通车床
| 项目 | 单位 | CA6136-2 | CA6136 |
| 床身上回转直径 | mm | φ360 | φ360 |
| 床鞍上回转直径 | mm | φ210 | φ210 |
| 马鞍槽内回转直径 | mm | ||
| 马鞍槽内有效利用长度 | mm | ||
| 加工长度 | mm | 650/850 | 650/850 |
| 主轴孔 | mm | φ53 | φ53 |
| 主轴头型式 | mm | C6 | C6 |
| 主轴正转 | r/min | 12级正45-2000 | 12级正37-1600 |
| 主轴反转 | r/min | 12级反45-2000 | 6级反102-1570 |
| 横向进给种数 | mm | 20 | 40 |
| 纵向进给种数 | mm | 20 | 40 |
| 横向进给范围 | mm | 0.04-0.88 | 0.04-1.28 |
| 纵向进给范围 | mm | 0.05-1.12 | 0.05-1.6 |
| 螺纹种类 | 公制 | 公制 | |
| 英制 | |||
| 模数 | |||
| 径节 | |||
| 加工螺纹种数 | 种 | 19 | 19 |
| 29 | |||
| 14 | |||
| 24 | |||
| 加工螺纹范围 | mm | 0.5-10 | 0.5-10 |
| 1 3/4-40 1/n" | |||
| 0.25-5 | |||
| 3 1/2-80 π/n" | |||
| 刀架横向行程 | mm | 200 | 200 |
| 小刀架行程 | mm | 120 | 120 |
| 尾台套筒外圆直径 | mm | 55 | 55 |
| 尾台套筒移动量 | mm | 140 | 140 |
| 主电机功率 | kW | 4 | 4 |
| 机床重量(净重/毛重) | kg | 1380/2350 | 1400/2450 |
| 机床外形尺寸(长×宽×高) | mm | 750 | 1992×1000×1170 |
| 1000 | 2242×1000×1170 | ||
| 包装箱尺寸 | mm | 750 | 2300×1300×1595 |
| 1000 | 2550×1300×1595 |
